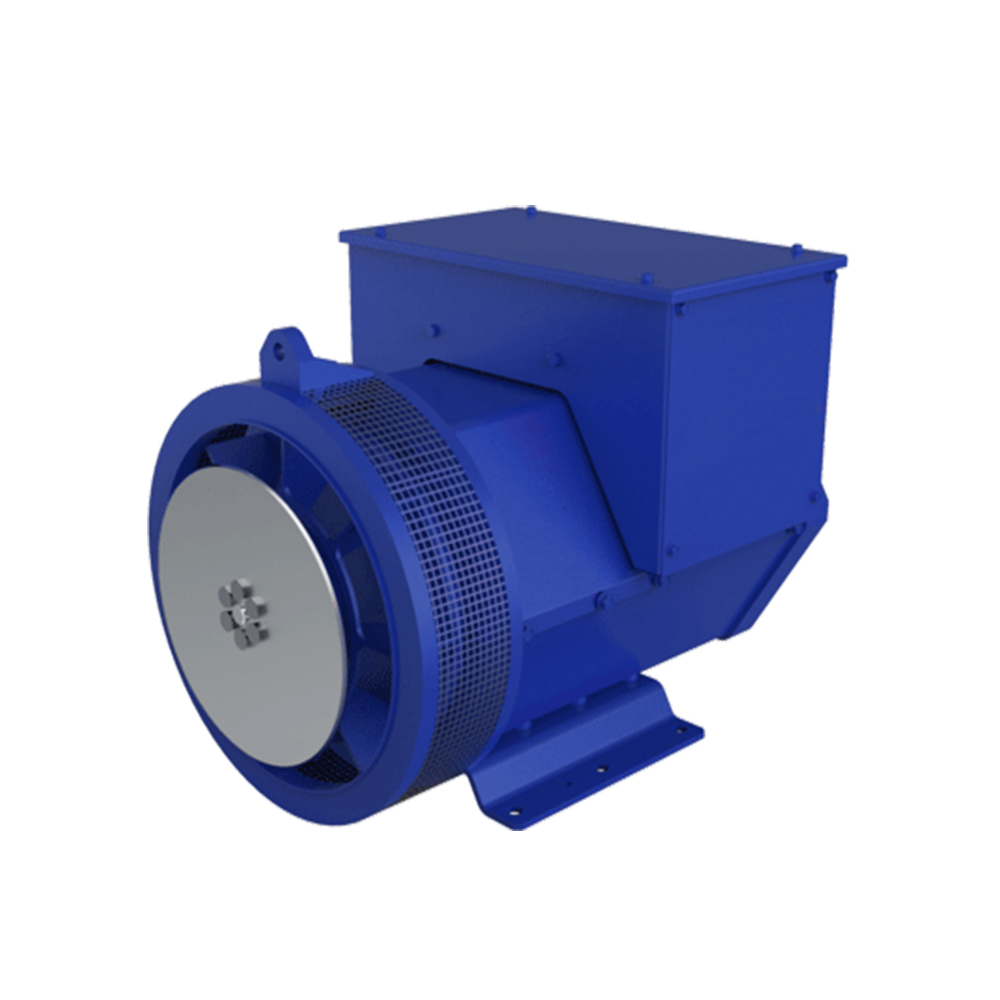

ファラデーオルタネータ FD1シリーズ
| FD1 4極三相陸上発電機電源 | |||||||
| 50Hz(1500rpm) | 60Hz(1800rpm) | ||||||
| クラスH温度上昇(125K 40℃) | クラスH温度上昇(125K 40℃) | ||||||
| 電圧（V） | スター型トポロジー | 380 | 400 | 415 | 440 | 460 | 480 |
| スター型並列トポロジ | 190 | 200 | 208 | 220 | 230 | 240 | |
| トライアングルトポロジー | 220 | 230 | 240 | 254 | 266 | 277 | |
| 三角形並列トポロジー | 110 | 115 | 120 | 127 | 133 | 139 | |
| FD1A-4 | 定格容量（KVA） | 8.1 | 8.1 | 8.1 | 10.2 | 10.2 | 10.2 |
| 定格電力（KW） | 6.5 | 6.5 | 6.5 | 8.0 | 8.0 | 8.0 | |
| 効率 ％ | 75.6 | 76.2 | 76.6 | 76.3 | 76.9 | 77.4 | |
| FD1B-4 | 定格容量（KVA） | 11.0 | 11.0 | 11.0 | 13.8 | 13.8 | 13.8 |
| 定格電力（KW） | 8.8 | 8.8 | 8.8 | 11.0 | 11.0 | 11.0 | |
| 効率 ％ | 78.8 | 79.4 | 79.8 | 79.4 | 80.0 | 80.5 | |
| FD1C-4 | 定格容量（KVA） | 13.5 | 13.5 | 13.5 | 16.9 | 16.9 | 16.9 |
| 定格電力（KW） | 10.8 | 10.8 | 10.8 | 13.5 | 13.5 | 13.5 | |
| 効率 ％ | 80.0 | 80.7 | 81.0 | 80.7 | 81.3 | 81.7 | |
| FD1D-4 | 定格容量（KVA） | 16.0 | 16.0 | 16.0 | 20.0 | 20.0 | 20.0 |
| 定格電力（KW） | 12.8 | 12.8 | 12.8 | 16.0 | 16.0 | 16.0 | |
| 効率 ％ | 81.0 | 81.6 | 81.9 | 81.7 | 82.2 | 82.7 | |
| FD1ES-4 | 定格容量（KVA） | 18.8 | 18.8 | 18.8 | 23.0 | 23.0 | 23.0 |
| 定格電力（KW） | 15.0 | 15.0 | 15.0 | 18.5 | 18.5 | 18.5 | |
| 効率 ％ | 81.7 | 82.4 | 83.1 | 83.1 | 83.9 | 84.5 | |
| FD1E-4 | 定格容量（KVA） | 22.5 | 22.5 | 22.5 | 28.8 | 28.8 | 30.0 |
| 定格電力（KW） | 18.0 | 18.0 | 18.0 | 23.0 | 23.0 | 24.0 | |
| 効率 ％ | 84.3 | 84.9 | 85.3 | 84.3 | 84.9 | 85.2 | |
| FD1F-4 | 定格容量（KVA） | 27.5 | 27.5 | 27.5 | 34.4 | 34.4 | 35.0 |
| 定格電力（KW） | 22.0 | 22.0 | 22.0 | 27.5 | 27.5 | 28.0 | |
| 効率 ％ | 85.7 | 86.2 | 86.5 | 85.9 | 86.4 | 86.7 | |
| FD1G-4 | 定格容量（KVA） | 31.3 | 31.3 | 31.3 | 37.5 | 37.5 | 37.5 |
| 定格電力（KW） | 25.0 | 25.0 | 25.0 | 30.0 | 30.0 | 30.0 | |
| 効率 ％ | 86.6 | 87.0 | 87.2 | 87.0 | 87.3 | 87.6 | |
| FD1GL-4 | 定格容量（KVA） | 35.0 | 35.0 | 35.0 | 42.0 | 42.0 | 42.0 |
| 定格電力（KW） | 28.0 | 28.0 | 28.0 | 33.6 | 33.6 | 33.6 | |
| 効率 ％ | 86.3 | 86.4 | 86.4 | 87.6 | 87.8 | 87.9 | |
| FD1J-4 | 定格容量（KVA） | 37.5 | 37.5 | 37.5 | 45.0 | 45.0 | 45.0 |
| 定格電力（KW） | 30.0 | 30.0 | 30.0 | 36.0 | 36.0 | 36.0 | |
| 効率 ％ | 86.7 | 87.2 | 87.4 | 87.2 | 87.5 | 87.8 | |
| FD1K-4 | 定格容量（KVA） | 40.0 | 40.0 | 40.0 | 50.0 | 50.0 | 50.0 |
| 定格電力（KW） | 32.0 | 32.0 | 32.0 | 40.0 | 40.0 | 40.0 | |
| 効率 ％ | 87.3 | 87.6 | 87.9 | 87.8 | 88.2 | 88.6 | |
| FD1 2極三相陸上発電機電源 | |||||||
|
| 50Hz(3000rpm) | 60Hz(3600rpm) | |||||
|
| クラスH温度上昇(125K 40℃) | クラスH温度上昇(125K 40℃) | |||||
| 電圧（V） | スター型トポロジー | 380 | 400 | 415 | 440 | 460 | 480 |
| スター型並列トポロジ | 190 | 200 | 208 | 220 | 230 | 240 | |
| トライアングルトポロジー | 220 | 230 | 240 | 254 | 266 | 277 | |
| 三角形並列トポロジー | 110 | 115 | 120 | 127 | 133 | 139 | |
| FD1A-2 | 定格容量（KVA） | 12.5 | 12.5 | 12.5 | 15.6 | 15.6 | 15.6 |
| 定格電力（KW） | 10.0 | 10.0 | 10.0 | 12.5 | 12.5 | 12.5 | |
| 効率的 ％ | 73.7 | 74.2 | 74.5 | 72.8 | 73.2 | 73.5 | |
| FD1B-2 | 定格容量（KVA） | 15.0 | 15.0 | 15.0 | 18.8 | 18.8 | 18.8 |
| 定格電力（KW） | 12.0 | 12.0 | 12.0 | 15.0 | 15.0 | 15.0 | |
| 効率的 ％ | 76.2 | 77.0 | 77.5 | 75.4 | 76.2 | 76.7 | |
| FD1C-2 | 定格容量（KVA） | 17.5 | 17.5 | 17.5 | 21.9 | 21.9 | 21.9 |
| 定格電力（KW） | 14.0 | 14.0 | 14.0 | 17.5 | 17.5 | 17.5 | |
| 効率的 ％ | 78.4 | 79.1 | 79.5 | 77.7 | 78.3 | 78.9 | |
| FD1DS-2 | 定格容量（KVA） | 20.0 | 20.0 | 20.0 | 23.0 | 23.0 | 23.0 |
| 定格電力（KW） | 16.0 | 16.0 | 16.0 | 18.4 | 18.4 | 18.4 | |
| 効率的 ％ | 80.0 | 80.2 | 80.5 | 79.7 | 79.9 | 80.1 | |
| FD1D-2 | 定格容量（KVA） | 25.0 | 25.0 | 25.0 | 31.3 | 31.3 | 31.3 |
| 定格電力（KW） | 20.0 | 20.0 | 20.0 | 25.0 | 25.0 | 25.0 | |
| 効率的 ％ | 82.0 | 82.6 | 83.0 | 81.5 | 82.1 | 82.5 | |
| FD1E-2 | 定格容量（KVA） | 30.0 | 30.0 | 30.0 | 35.0 | 35.0 | 35.0 |
| 定格電力（KW） | 24.0 | 24.0 | 24.0 | 28.0 | 28.0 | 28.0 | |
| 効率的 ％ | 82.6 | 83.1 | 83.5 | 81.9 | 82.4 | 82.8 | |
| FD1F-2 | 定格容量（KVA） | 35.0 | 35.0 | 35.0 | 40.0 | 40.0 | 40.0 |
| 定格電力（KW） | 28.0 | 28.0 | 28.0 | 32.0 | 32.0 | 32.0 | |
| 効率的 ％ | 84.1 | 84.5 | 84.8 | 83.4 | 83.9 | 84.2 | |
| FD1G-2 | 定格容量（KVA） | 37.5 | 37.5 | 37.5 | 46.9 | 46.9 | 46.9 |
| 定格電力（KW） | 30.0 | 30.0 | 30.0 | 37.5 | 37.5 | 37.5 | |
| 効率的 ％ | 84.8 | 85.2 | 85.5 | 84.3 | 84.7 | 85.0 | |
